2010-2011 ÖĞRETİM YILI TEMEL ELEKTRONİK VE ÖLÇME DERSİ 1. DÖNEM 1.SINAV SORULARI VE CEVAPLARI

Cuma, 03 Ara 2010 yorum ekle yorumlara git

 2010-2011 ÖĞRETİM YILI TEMEL ELEKTRONİK VE ÖLÇME DERSİ  1. DÖNEM 1.SINAV SORULARI VE CEVAPLARI

Daha fazla bilgi için : www.gorselprogramlama.com

KOCASİNAN ŞEHİT SAMET ENDÜSTRİ MESLEK LİSESİ 2010-2011 ÖĞRETİM YILI  10K  SINIFI   TEMEL ELEKTRONİK VE ÖLÇME DERSİ  1. DÖNEM 1.SINAV SORULARI



1-Aşağıda renkleri verilen  dirençlerin değerlerini, değerleri verilen dirençlerinde renklerini yazınız. (25 P)

turuncu-gri-kırmızı- altın =

gri-sarı-siyah-altın =

kırmızı-kırmızı-siyah- gümüş   =

3,5 kΩ =

 420 Ω =



2-

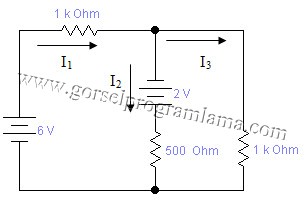

                               Yukarıdaki devrede verilen değerlere göre I1,I2, I3=?

                                                                                                                         ( 30 P )

 3-

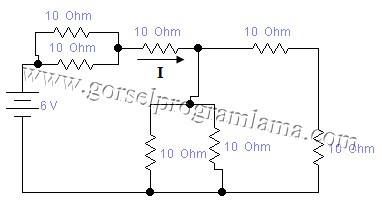

 Yukarıdaki devrede verilen  değerlere göre Res , I = ? ( 20 P )

Daha fazla bilgi için : www.gorselprogramlama.com

4- Aşağıdaki çevrimleri yapınız . (10 P )

 500 V  = ………..        kV       0,0002 MV  = ………..     V      3 MV  = ………..     kV

400 mV  = ………..        V       50 V  = ………..     MV

5- Sigorta ve topraklama hakkında bilgi veriniz. ( 15 P )

KOCASİNAN ŞEHİT SAMET ENDÜSTRİ MESLEK LİSESİ 2010-2011 ÖĞRETİM YILI  10K  SINIFI   TEMEL ELEKTRONİK VE ÖLÇME DERSİ  1. DÖNEM 1. SINAV CEVAP ANAHTARI

1-   3800 ohm      84 ohm      22 ohm

3500 ohm =turuncu-yeşil-kırmızı   420 ohm  =sarı-kırmızı-kahverengi

2-

I1=I2+I3   –>   I2=I1-I3

 6+2=1000I1+500I2   –>  8=1000I1+500(I1-I3)  –>  8=1500I1-500I3

         6= 1000I1+1000I3

+_____________________________

   8=1500I1-500I3    /2

 6= 1000I1+1000I3

+_____________________________

  16=3000I1-1000I3

6= 1000I1+1000I3

+_____________________________

 22=4000I1  –>  I1=0,005 A

6=1000I1+1000I   –>   6=1000*0,005+1000I3   –>   6-5=1000I3   –>   I3=0,001 A

I2=I1-I3   –>  I2=0,005-0,001   –>  I2=0,004 A

Daha fazla bilgi için : www.gorselprogramlama.com

3-



Mavi=Ra  kırmızı= Rb   bordo =Rc

1/Ra=1/10+1/10  –>  Ra=5 ohm  Rb=10+10=20  ohm

1/ Rc =1/20+1/10+1/10  –>  Rc=4 Ohm

R=5+10+4  –>  R=19 Ohm

V=I.R  –>  6=I.19  –>  I=0,3 A

4-

500 V  = 0,5 kV       0,0002 MV  = 200  V      3 MV  =3000  kV

400 mV  = 0,4   V       50 V  =    0,00005 MV

5- Sigorta: Alternatif ve doğru akım devrelerinde kullanılan cihazları ve bu cihazlarda kullanılan iletkenleri, aşırı akımlardan koruyarak devreleri ve cihazı hasardan kurtaran elamanlardır. Sigortalar; evlerde, elektrik santrallarında, endüstri tesislerinde kumanda panolarında, elektrikle çalışan bütün aletlerde kullanılır.

Topraklama : Binanın elektrik sistemi kurulurken binanın dışında toprağa belirli bir büyüklükte bir bakır çubuk veya bakır levha gömülür. Bu bakır çubuğa bağlı bir kablo, binanın girişindeki faz ve nötrün binaya ilk girdiği ana elektrik kutusuna kadar getirilir. Bu noktadan itibaren tüm binaya, tüm dairelere bir faz, bir nötr ve bir de toprak hattı gider. Topraklı prizlerde ortadaki iki delik faz ve nötr’e bağlı iken, dış taraftaki metal çıkıntılar da toprak hattına bağlanır.

Soru ve cevap anahtarının word belgesini indirmek için Tıklayınız — www.gorselprogramlama.com –
